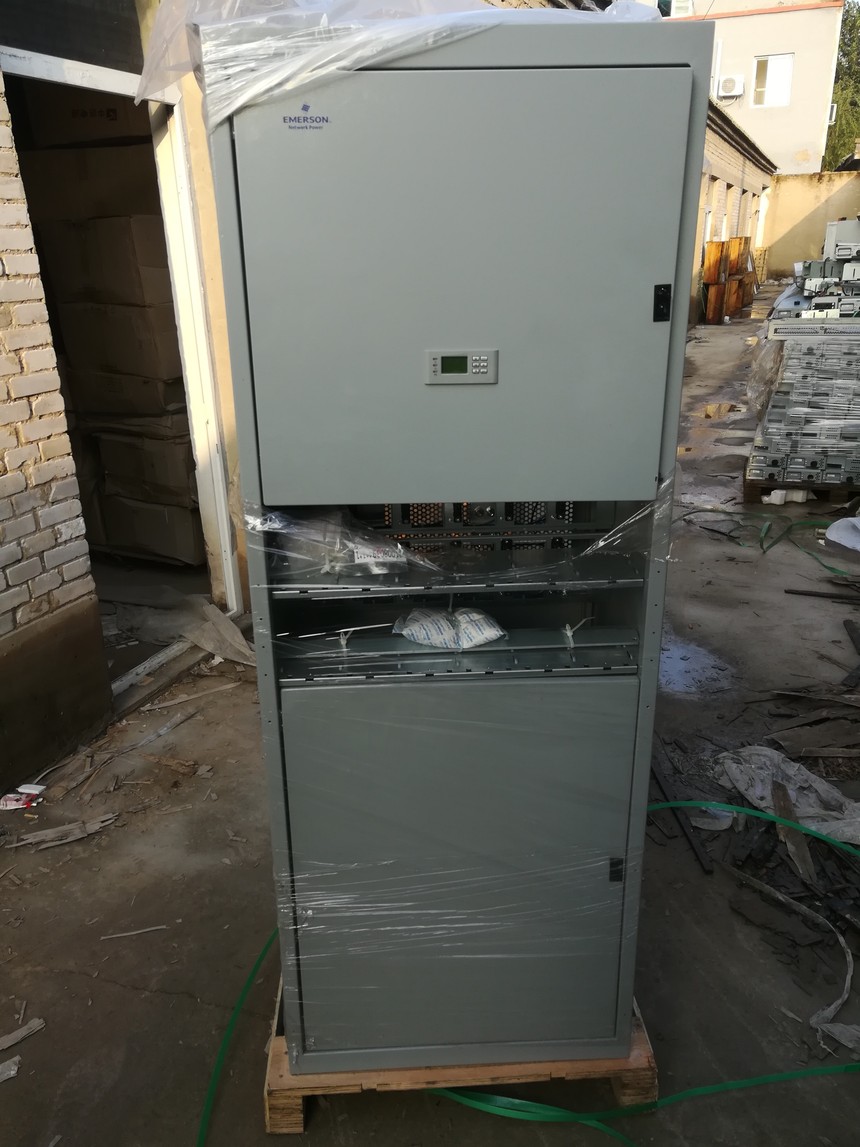

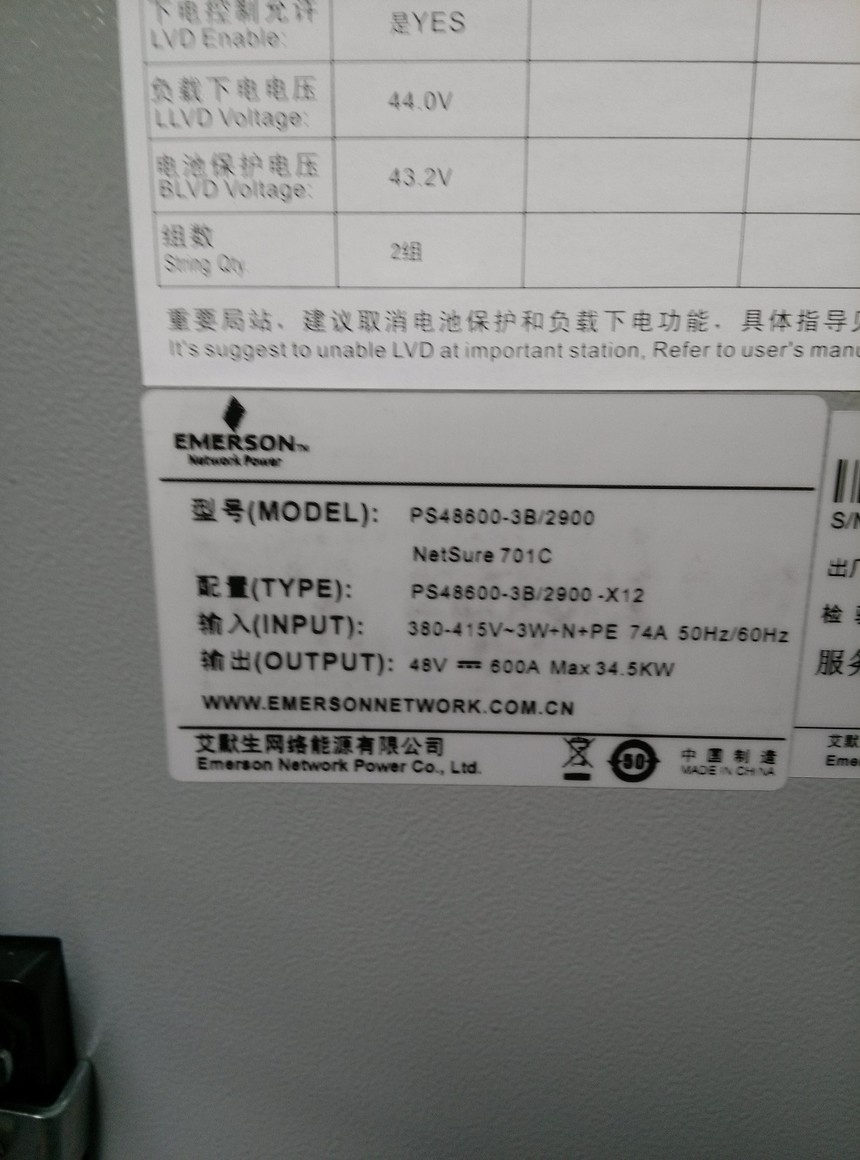

艾默生PS48600-3B-2900-X12

1、艾默生通信电源概述
艾默生通信电源产品，通信电源模块：R48-1800A、R48-2900U、R48-1000、R48-5800A、R24-2200、R48-3200e等整流模块，通信电源系统：PS24600-2A/2200、P48300/1800、PS48120-2/1800、PS48300-3B/1800、PS48300-3B/2900、PS48600-3B/2900、NetSure801等通信电源系统。2、PS48600-3B/2900系统的技术参数
参数类别

参数名称

PS48600-3B/2900

环境条件

工作温度

-5～40℃

储存温度

-40～70℃

相对湿度

5～95％RH

海拔高度

≤2000m（超过需降额使用）

其它

没有导电尘埃和腐蚀性气体，没有爆炸危险

交流输入

输入制式

三相五线制

额定输入相电压

220V

输入电压范围

85～300Vac

输入交流电压频率

45～65Hz

大输入电流

≤80A（170V输入）

功率因数

≥0.99

直流输出

输出直流电压

42.2～57.6Vdc

输出直流电流

0～600A

稳压精度

≤1％

效率

≥88％

峰峰值杂音电压

≤200mV（0～20MHz）

电话衡重杂音电压

≤2mV（300～3400Hz）

宽频杂音电压

≤100mV（3.4kHz～150kHz）；≤30mV（150 kHz～30MHz）

离散杂音

≤5mV（3.4kHz～150kHz）；≤3mV（150kHz～200kHz）；≤2mV（200 kHz～500kHz）；

≤1mV（0.5MHz～30MHz）

交流输入告警和保护

交流输入过压告警点

缺省值280±5Vac，监控模块可设

交流输入过压告警恢复点

缺省值270±5Vac，低于交流输入过压告警点10Vac

交流输入欠压告警点

缺省值180±5Vac，监控模块可设

交流输入欠压告警恢复点

缺省值190±5Vac，高于交流输入欠压告警点10Vac

直流输出告警和保护

直流输出过压保护点

缺省值59.0±0.2 Vdc

直流输出过压告警点

缺省值58.5±0.2Vdc   监控模块可设

直流输出过压告警恢复点

缺省值58.0±0.2Vdc    低于过压告警点0.5Vdc

直流输出欠压告警点

缺省值45.0±0.2Vdc    监控模块可设

直流输出欠压告警恢复点

缺省值45.5±0.2Vdc    高于欠压告警点0.5Vdc

负载下电动作点

缺省值44.0±0.2Vdc    监控模块可设

电池保护动作点

缺省值43.2±0.2Vdc    监控模块可设

整流模块

均流特性

整流模块可以并机工作，并具有按负载均分负载能力，其不平衡度应优于±3％的输出额定电流值；测试电流范围10％～100％额定电流

过压保护方式

整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5V±0.5V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V（要求比输出电压高0.5V以上，出厂默认值为59V）

软件过压保护模式有两种，可以通过后台维护软件选择：

1．一次过压锁死模式

当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作；

2．二次过压锁死模式

整流模块软件保护后，关机5秒钟内重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位

输出缓启功能

模块开机瞬间，输出电压可缓慢上升，上升时间可以设置

风扇转速可设

模块的风扇转速可以设置成自动调节，也可以设置为全速

温度限功率

45℃环境温度以下，模块可以满功率1740W输出；

45℃环境温度以上，模块输出采用线性限功率，其中：

55℃环境温度，模块输出功率1450W；65℃环境温度，模块输出功率1160W；

70℃环境温度，模块输出功率为零

EMC指标

传导发射

Class A     参考标准：EN55022

辐射发射

EFT

Level 4     参考标准：EN61000-4-4

ESD

Level 3     参考标准：EN61000-4-2

浪涌

Level 4     参考标准：EN61000-4-5

辐射抗扰性

Level 2     参考标准：EN61000-4-3

传导抗扰性

Level 2     参考标准：EN61000-4-6

抗雷击特性

交流侧抗雷击特性

交流输入侧能承受模拟雷电冲击电压波形为10/700μs，幅值为5kV的正负极性冲击各5次；模拟雷电冲击电流波形为8/20μs，幅值为20kA的正负极性冲击各5次，并可承受8/20μs模拟雷电冲击电流40kA、1次。每次检验冲击间隔时间不小于1min

直流侧抗雷击特性

直流侧能承受模拟雷电冲击电流波形为8/20μs，幅值为10kA的冲击一次

其它

安规

符合EN60950标准

噪声

在周围环境温度为25℃时，不大于55dB（A）

绝缘电阻

在温度处于15～35℃，相对湿度≤90％RH的环境中，施以试验直流电压500V，交流电路和直流电路对地，交流部分对直流部分的绝缘电阻均不低于10MΩ

绝缘强度

测试时应临时取下防雷单元、监控模块以及整流模块，交流回路对直流回路应能承受50Hz、有效值为3000Vac的交流电压后一分钟，漏电流≤10mA，无击穿无飞弧现象。

交流回路对地应能承受50Hz、有效值为2500Vac的交流电压后一分钟，漏电流≤10mA，无击穿无飞弧现象。直流电路对地应能承受50Hz、有效值为1000Vac的交流电压一分钟，漏电流≤10mA，无击穿、无飞弧现象。

不与主回路直接连接的辅助电路应能承受50Hz，有效值为500Vac的交流电压一分钟，漏电流≤10mA，无击穿无飞弧现象

MTBF

200 000hr

ROHS要求

满足RoHS指令中R5的要求
