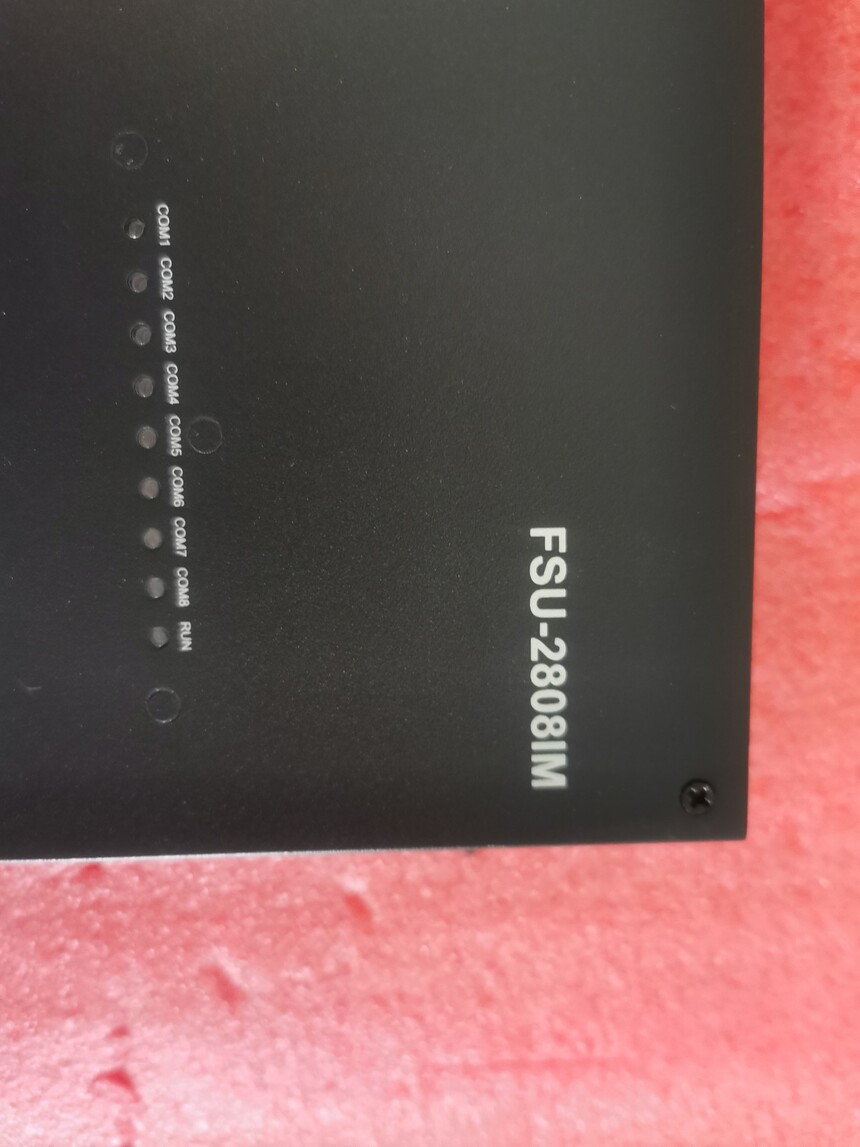

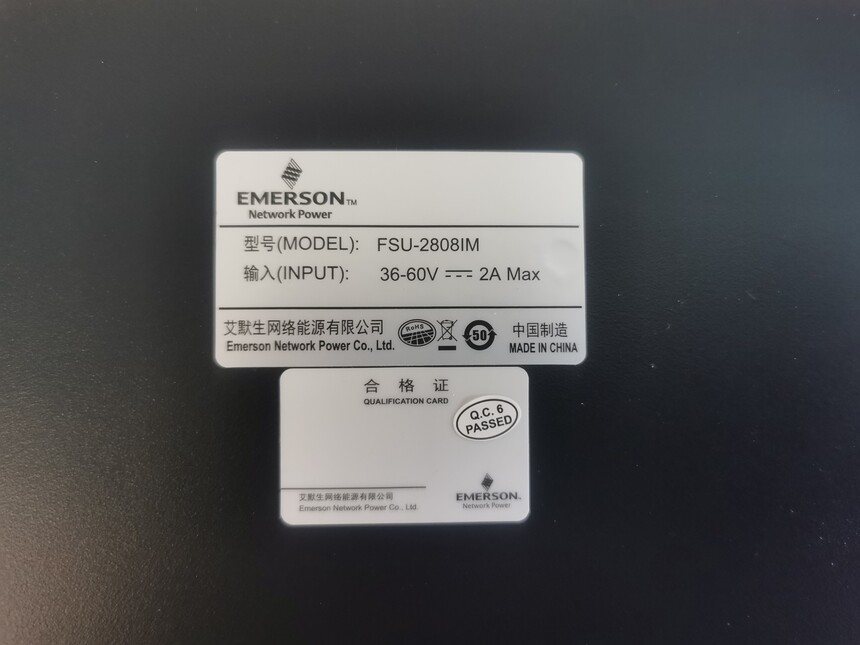

艾默生FSU-2808IM调试口





电池组总电压输入口
DI接口
继电器输出
烟感
串口1~10
USB接口
SD卡插槽
网口1~4
水浸
AI接口

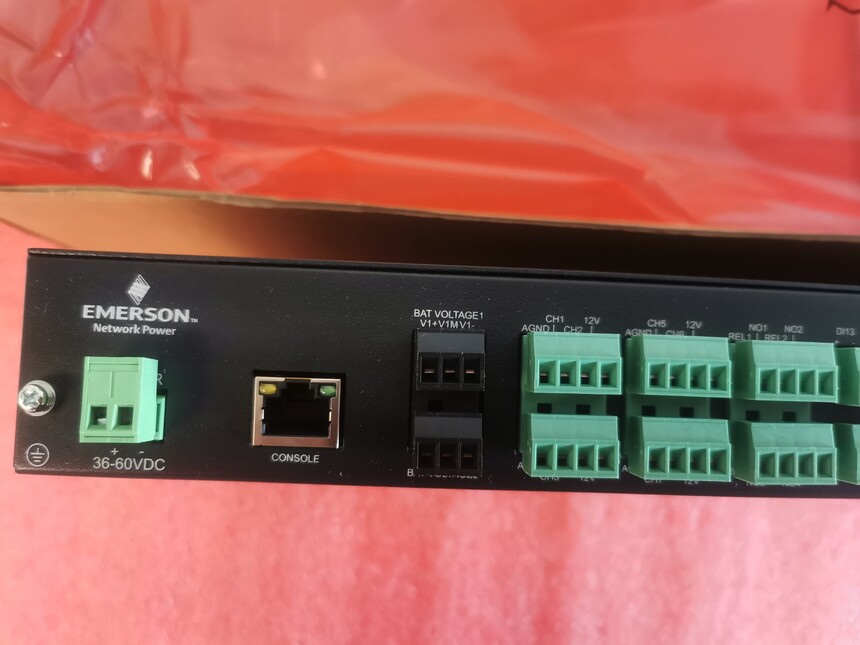

图1-1采集器外观及接口位置
1.2接口介绍
采集器的接口说明见表1-1。
表1-1采集器接口说明
丝印说明
接地端
POWER36-60VDC电源输入口输入电源范围36VDC-60VDC
CONSOLE调试口
V1、V1M、V1
V2、V2M、V2
电池组电压输入口。V1、V2电池正端
V1M、V2M电池中间点V1、V2电池
负端
12V12VDC辅助电源输出端
AGND12VDC辅助电源接地端
CH1CH8
AI1AI8可接入电压、直流电流或开关信号
输入通道
REL1REL41、2、3、4路继电器输出公共端
NO1NO4
1、2、3、4路继电器输出常开节点可通过内
部跳线改成常闭节点
DI1DI12DI接口为电压或开关信号输入通道
DI13DI16水浸检测输入
COM1COM9串口1串口9RS485
COM10串口10RS232
MicroSDMicroSD卡插槽扩展存储容量最大支持32G
USBUSBmodem接入
LAN1/2/3/410M/100M自适应网口
1.3跳线设置说明
采集器的跳线位置和丝印分别如图1-2、图1-3和图1-4所示。
跳线J14~J21
跳线J22~J25
图1-2采集器跳线位置
跳线方式定义
DefinitionofJumps
(默认
2
、
3
短接)
(Default2,3connected)
对象跳线号
1
、
2
跳接
2
、
3
跳接
TargetReference1
、
2connected2
、
3connected
通用模拟采集CH
1
GENERALANALOGCH1
J14
J15
J16
J17
J18
J19
J20
J21
4~20mA0~10V
321
GENERALANALOGCH2
通用模拟采集CH
2
GENERALANALOGCH3
通用模拟采集CH
3
GENERALANALOGCH4
通用模拟采集CH
4
GENERALANALOGCH5
通用模拟采集CH
5
GENERALANALOGCH6
通用模拟采集CH
6
GENERALANALOGCH7
通用模拟采集CH
7
GENERALANALOGCH8
通用模拟采集CH
8
123
4~20mA
123
4~20mA
123
4~20mA
123
4~20mA
123
4~20mA
123
4~20mA
123
4~20mA
123
0~10V
0~10V
0~10V
0~10V
0~10V
0~10V
0~10V
213
213
213
213
213
213
213
图1-3跳线J14~J21丝印
跳线方式定义
DefinitionofJumps
对象跳线号
1
、
2
跳接
2
、
3
跳接
TargetReference1
、
2connected2
、
3connected
(默认
1
、
2
短接)
(Default1,2conected)
继电器1
Relay1
J22
J23
J24
J25
常开
NO
123
123
123
123
常闭
NC
继电器2
Relay2
继电器3
Relay3
继电器4
Relay4
常开
NO
常开
NO
常开
NO
常闭
NC
常闭
NC
常闭
NC
213
213
213
213
图1-4跳线J22~J25丝印
跳线J14J21设置说明
跳线J14J21用于设置AI接口中CH1CH8采集通道输入电压信号0
10V还是电流信号420mA。具体设置见表1-2。
表1-2跳线J14J21设置说明
跳线对应通道1-2短接2-3短接出厂设置
J14J21CH1CH8输入电流输入电压输入电压
跳线J22-J25设置说明
跳线J22J25用于设置REL1REL4通道的常开/常闭输出方式。具体设
置见表1-3。
表1-3跳线J22J25设置说明
跳线对应通道1-2短接2-3短接出厂设置
J22REL1常开常闭常开
J23REL2常开常闭常开
J24REL3常开常闭常开
J25REL4常开常闭
