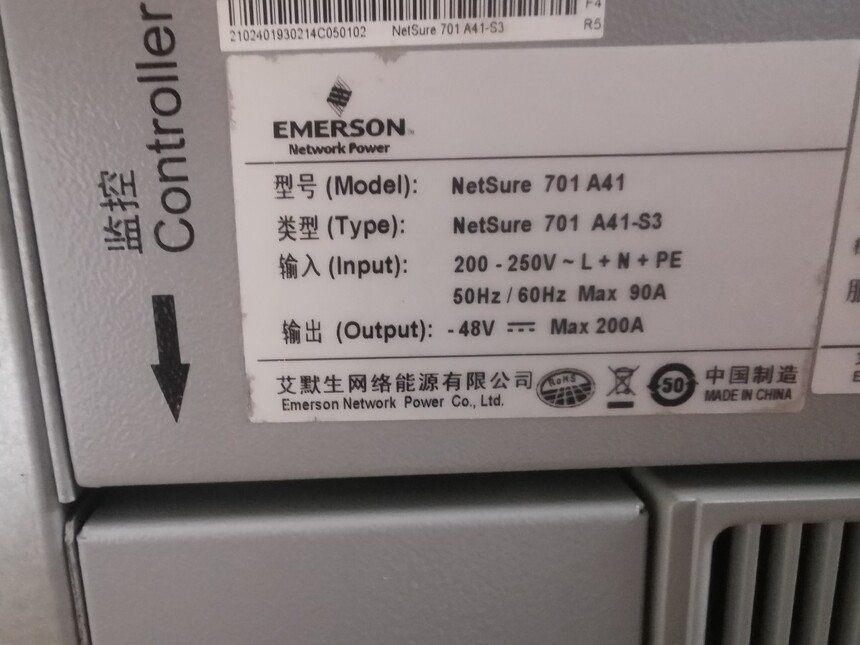

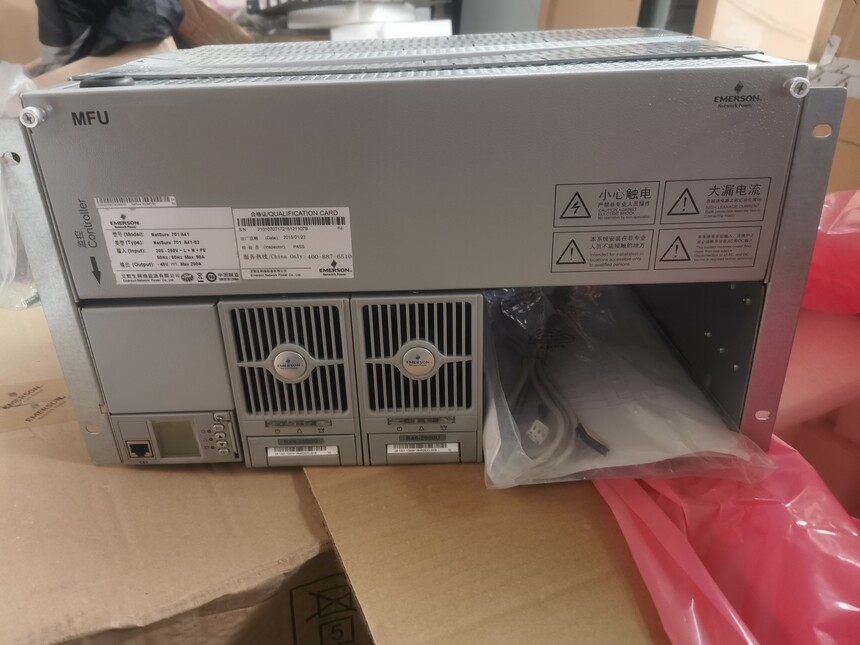

艾默生701A41-S3 -48V200A嵌入式电源系统

艾默生701a41嵌入式通信电源系统

产品介绍
NetSure 701A41嵌入式高频开关电源系统是艾默生网络能源公司设计的一款全数字化插电式通信电源系统，融合了多年的开发和在线运营经验，满足3G、FTx、数据通信设备、传输设备和接入设备的网络建设需求。它具有高可扩展性、高功率密度和高性能。该系统兼容艾默生各种高频开关电源模块，具有节能睡眠、高效混插等功能。系统在交流侧、直流侧、信号侧均设有综合防雷措施，特别适用于室外基站机柜、室外机房等通信设备的供电。
系统功能：
19英寸标准结构设计，通用性强，体积小，嵌入式安装，节省机房面积和安装成本
支持上、左、右进出线，适应性更强，节省用户空间
综合防雷设计，适用于户外机柜
配备节能睡眠功能，提高系统效率，支持普通模块的高效混合和插入，更环保
输入电压范围宽（80-300ac），对电网适应性强
整流器水平块工作温度范围：40~+75℃，环境适应性强
整流模块采用数字DSP控制技术，功率密度超过14Wn3
无损热插拔，支持在线维护，快速高效使用
完善的电池管理功能，有效延长电池使用寿命
提供RS232、网络端口、干接点等多种通信接口，具有灵活的组网和远程监控功能
适用范围
·室外基站机柜及宏站电源
■ 3G室内覆盖电源
宽带综合接入电源
系统配置
配置NetSure 501 A41-S1 NetSure 701 A41-S3 NetSure 701A41-S5
系统容量120A 200A 250A
监控模块M221S/M2225 M221S/M22S M221S/M222S
整流模块4×R48-1800A/R48-2000e 4×R48-2900U/R48-3200e 5×R482900U/R48-300e

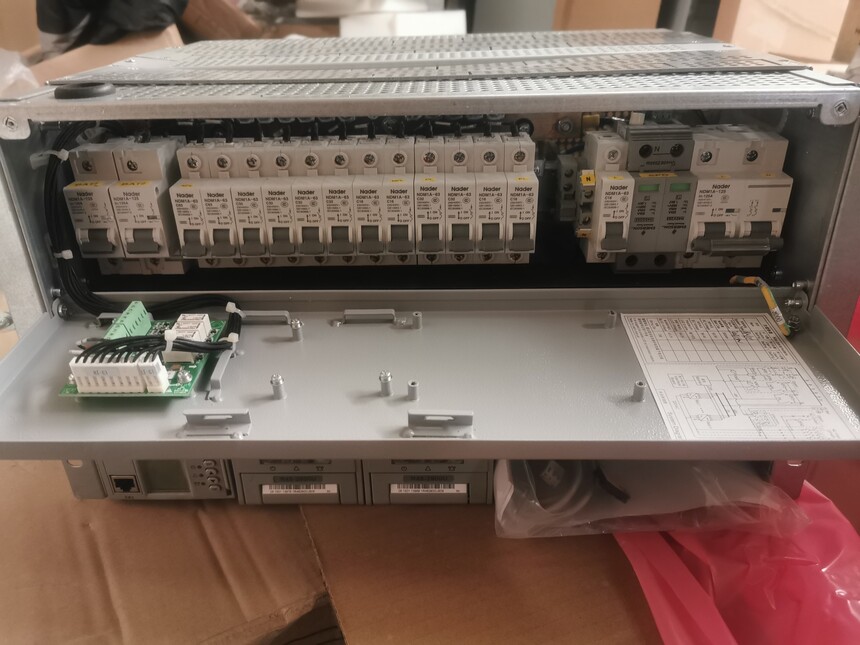

交流配电
输入1？3A/2P 1？25A/2P 1？25A/2P
输出1×16A/1P 1×166/1P 1×16A/1P
电池接线2×63A/1P 2×125A/1P

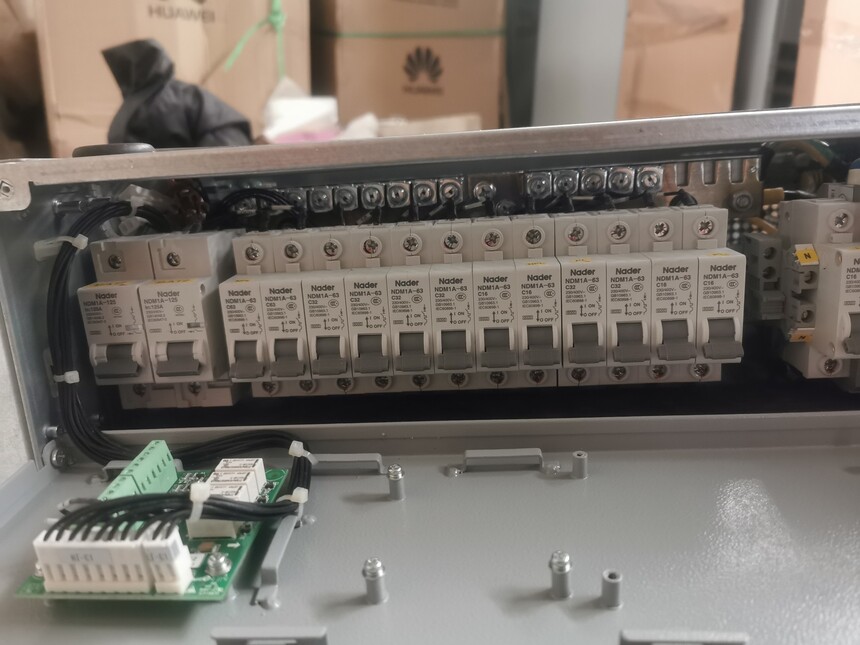

直流配电
BLVD 1x100A/1P，1x16A/1P 2x32A/1P、2x63A/1P 2×32A/1P2×16A/1P
LLVD公司
1x100A/1P、1x63A/1P和2x32A/1P，2x63A/1P、4x32A/1P、2x16A/1P 2x63A/1S和4x32A/1S

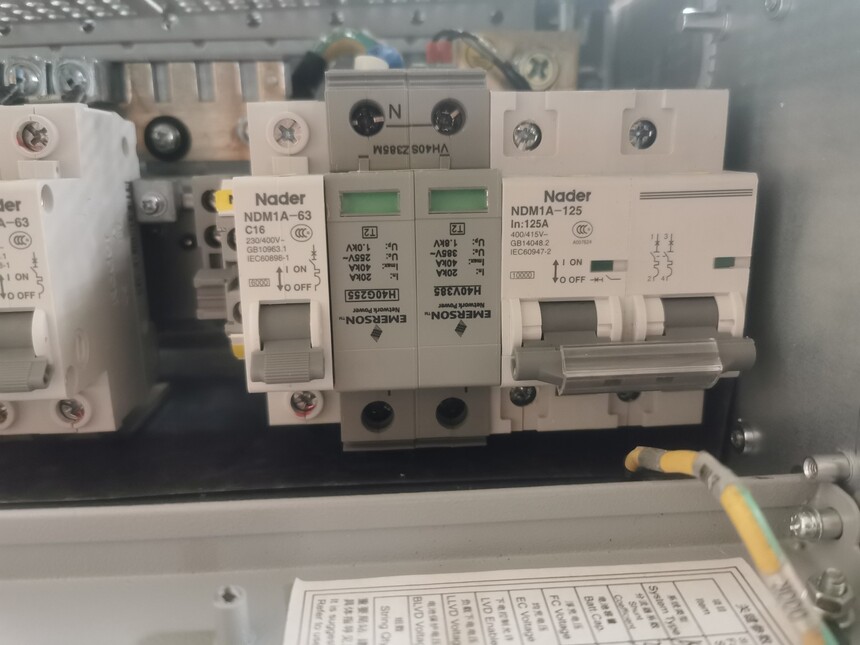

防雷系统交流侧设C级防雷，直流侧和信号侧设防雷
干触点3路开关输入，4路开关报警输出
可选顶盖、温度传感器、电池架、直流配电扩展插座

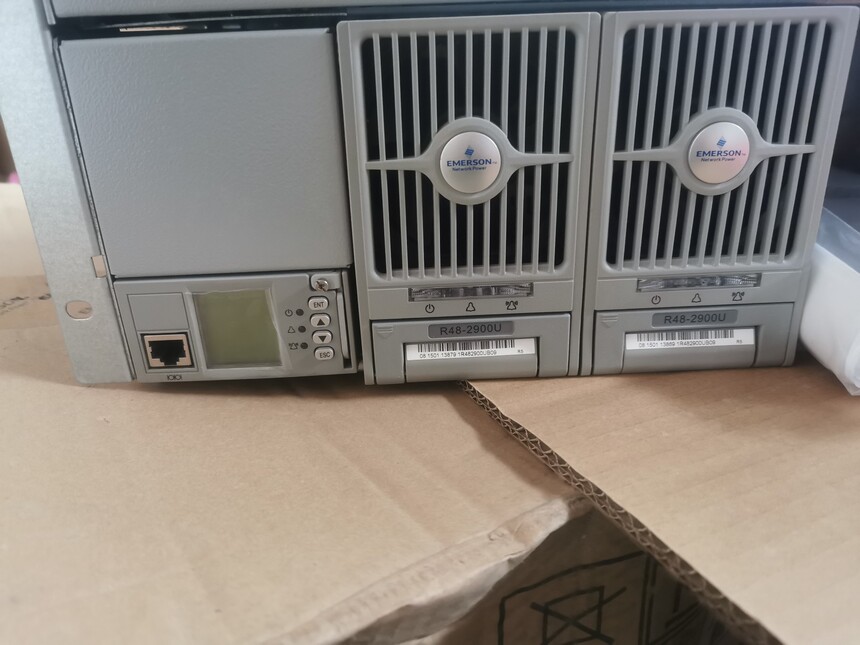

整流器模块
配置模型
普通模块R48-1800A、R48-2000、R48-2900U、R48-3200
高效模块R48-2000e、R48-3200e、R48-2500e、R48-4000e
电气参数说明
输入电压范围80Vac-300Vac
功率因数0.99
普通效率>92%，效率>96%
输出电压范围-42Vdc至58Vdc
标称电压-48Vdc
额定电压-53.5Vdc
监控模块
分配
M221S:LCD液晶显示器，带以太网端口，RS232
M2225:LCD液晶显示器，无网络端口，RS232
报警功能：
监控单元可以为系统故障提供声光报警，也可以向后端主机报告
历史报警记录可保存200次，并具有按钮操作记录功能
3个开关输入；4路开关值报警输出，可扩展至8路开关值警报输出
警报的声音和时间是可控的
电池管理功能
自动均衡浮充、智能充电限流管理、电池保护
放电测试，10次电池测试记录
三种充电方式：定时、快速、恒流
控制功能
整流模块开关、整流模块限流、均流、电压调节
电池组均衡和浮充测试转换，电池保护
四个远程功能
远程信号、远程控制、遥测、远程调节
节能功能（可选）
模块自动休眠功能
高效-正常模块混合插入功能
机械参数
机械参数NetSure 501A41-S1 NetSure 701A41-S3 NetSure 701A4 1-S5
结构19英寸宽，5U高，19英寸宽、6U高，宽19英寸，高6U
尺寸（mm）483（宽）×360（深）×222（高）483
重量（Kg）≤25（不包括整流模块和监控模块）
