一、艾默生通信模块R48-5800、R48-2900U、R48-1800A产品概述：

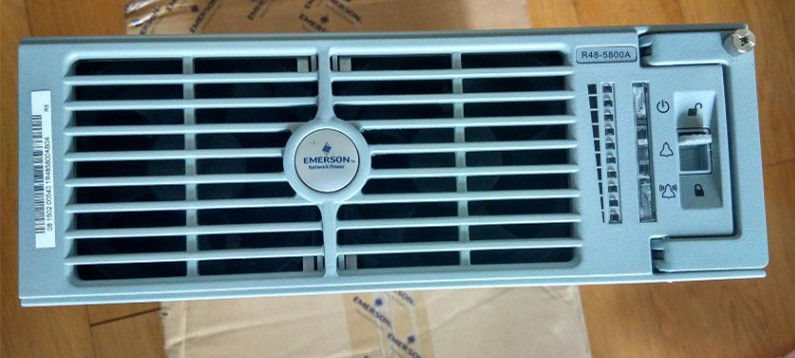

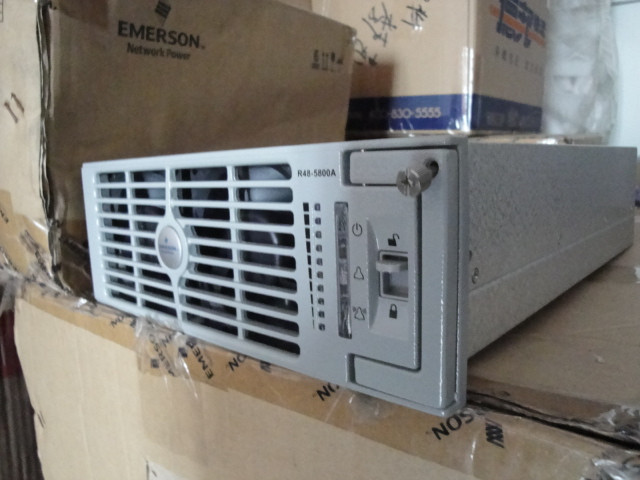

R48-5800A
一、整流模块特点
1、效率高达93％以上;
2、功率因数0.998;
3、输入电网频率：45 ~ 65Hz;
4、工作温度范围：-40～+65℃;
5、额定输出功率:5800W，功率密度高达0.813 W/cm3 ;
6、安规：EN60950: 1992，UL1950 ;
7、EMC: EN55022 Class B ;
8、无损伤热插拔;
9、整流模块MTBF>57万小时
电源常被喻为通信系统的“心脏”。但再坚强的“心脏”，如果不细心地呵护，迟早会出现故障。但如何呵护却有大学问。全球网络能源设备的主流供应商艾默生网络能源凭借对电源市场的深入理解和强大的综合实力，推出了电源服务，瞄准客户需求，在现场维修和工程方案上下工夫，夯实通信网络基础，提升客户价值。万丈高楼平地起，打牢基础是根本。通信系统的安全稳定运转，无处不在的电源则是坚实的基础。反之，基础不牢，地动山摇。一般来说，正规电源厂商大都经过了ISO9000的认证，产品开发和生产都建立了严格的质量控制流程，产品质量有保证。但正规电源厂商的服务却是参差不齐的。在经历了市场、技术、价格之争后，如何满足用户需求、提供优质服务，成为电源厂商抢占市场制高点的又一利器。
艾默生R48-5800、R48-2900U、R48-1800A通信电源系统是艾默生网络能源集多年开发和网上运行经验，采用DSP技术、为满足核心网供电需求而设计的高可靠、高功率密度、高性能全数字化分立式通信电源系统，
二、艾默生通信模块R48-5800、R48-2900U、R48-1800A产品详细说明：
艾默生R48-5800、R48-2900U、R48-1800A通信电源系统是艾默生网络能源集多年开发和网上运行经验，采用DSP技术、为满足核心网供电需求而设计的高可靠、高功率密度、高性能全数字化分立式通信电源系统，三、艾默生通信模块R48-5800、R48-2900U、R48-1800A产品特点：
• R48-5800、R48-2900U、R48-1800A 超宽交流输入电压工作范围
• 超大系统输入容量
• 采用全面软开关专利技术及休眠节能专利，高效节能
• 先进的电磁兼容设计，符合CE、NEBS、等国内外标准
• 整流模块R48-5800、R48-2900U、R48-1800A无损伤热插拔技术，即插即用，更换时间小于1min
• 完备的故障保护、故障告警功能
• 交流配电柜、直流配电柜配置有独立监控单元，可脱离系统独立使用 艾默生通信电源系统PS48120/1800详细技术指标：
一、整流模块特点
1、效率高达93％以上;
2、功率因数0.998;
3、输入电网频率：45 ~ 65Hz;
4、工作温度范围：-40～+65℃;
5、额定输出功率:5800W，功率密度高达0.813 W/cm3 ;
6、安规：EN60950: 1992，UL1950 ;
7、EMC: EN55022 Class B ;
8、无损伤热插拔;
9、整流模块MTBF>57万小时
二、R48-5800型整流模块技术参数
参数类别 | 参数名称 | 数值 |
环境条件 | 工作温度 | －40℃～65℃，其中－40℃～45℃输出额定功率5800W，大于45℃时限功率输出 |
相对湿度 | 90％RH |
海拔高度 | 2000m（海拔高度2000m以上降额使用） |
交流 输入 | 输入电压制式 | 三相四线制 |
输入电压范围 | 260Vac～530Vac |
不工作承受最大静态电压 | 600Vac |
额定输入电压 | 380Vac～480Vac |
输入电流 | ＜13A（线电流）@5800W，输入电压为380Vac |
启动冲击电流 | 不大于额定输入稳态峰值的150％ |
允许输入电网频率 | 45Hz～65Hz |
额定输入电网频率 | 50Hz/60Hz |
直流 输出 | 输出直流电压范围 | 42V～58V |
输出直流电流 | 0A～121A（限流点可以设置） |
稳压精度 | ＜±1％ |
负载调整率 | ≤±0.5％ |
电压调整率 | ≤±0.1％ |
启动超调量 | ≤±0.1％ |
功率因数和THD | 功率因数 | ＞0.98 @50％～100％额定输出功率 |
＞0.99 @100％额定输出功率，标称输入电压和频率 |
THD | ＜5％ @50％～100％额定输出功率 |
安全 规范 | 安全标准 | UL/ EN/ IEC 60950-2000 |
安规要求 | CE |
杂音 指标 | 峰-峰值杂音 | ≤100mV（0Hz～100MHz） |
电话衡重杂音 | ≤1mV @0％～100％额定输出功率以及负载限流（输出电压＞42V） |
＜32dBrnC @0％～100％额定输出功率以及负载限流（输出电压＞42V） |
≤2mV（300Hz～3400Hz） 参考标准：YD731-2002 |
宽频杂音 | ≤50mV（3.4kHz～150kHz） 参考标准：YD731-2002 |
≤20mV（150kHz～30MHz） 参考标准：YD731-2002 |
＜20mV（25Hz～20kHz） 参考标准：ETS EN 300 132-2 |
＜100mVrms（在10kHz～20MHz内的任意3kHz波段） 参考标准：Telcordia GR-947-Core |
离散杂音 | ≤5mV（3.4kHz～150kHz） 参考标准：YD731-2002 |
≤3mV（150kHz～200kHz） 参考标准：YD731-2002 |
≤2mV（200kHz～500kHz） 参考标准：YD731-2002 |
≤1mV（0.5MHz～30MHz） 参考标准：YD731-2002 |
窄带杂音 | －21dBm（20mV） @25Hz～200Hz |
－40dBm（2.24mV） @500Hz～3000Hz（在此范围内线性变化） |
－35dBm（4mV） @3kHz～20kHz 参考标准：ETSI EN 300 132-2 |
EMC指标 | 浪涌 | 输入：1kV差模/2kV共模；输出：800V/2Ω；信号线：1kV差模/2kV共模 参考标准：YD/T983-1998（保留） |
EFT | 输入和输出：4kV；信号线：1kV 参考标准：EN 61000-4-4 |
O2-8 参考标准：GR-1089-CORE |
ESD | 8kV/15kV 参考标准：EN 61000-4-2 |
R2-1，R2-2，R2-3，O2-4 参考标准：GR-1089-CORE |
传导抗扰 | 3Vrms，0.15～80MHz 参考标准：EN 61000-4-6 |
R3-15，CO3-16，R3-17 参考标准：GR-1089-CORE |
辐射抗扰 | 10V，80～2GHz 参考标准：EN 61000-4-6 |
工频磁场 | 30A/m 参考标准：EN 61000-4-8 |
传导发射 | Class A 参考标准：CFR 47 Part 15 |
Class A 参考标准：EN55022 |
传导电流发射 | R3-6 参考标准：GR-1089-CORE |
辐射发射 | Class A 参考标准：EN 55022 |
Class A 参考标准：CFR 47 Part 15 |
其它 | 效率 | 最大91％。输出为53.5V/50A到53.5V/100A条件下效率为90％ |
均流 | 在10％～100％负载时，模块电流均流误差≤±3A内 |
温度系数（1/℃） | ≤±0.01％ |
动态响应 | 当负载按50％～25％～50％和50％～75％～50％进行阶跃变化时，响应时间≤200ms，超调量≤5％； 当负载按10％～90％和90％～10％进行阶跃变化时（≤4 ms◎50 ms），在±1％调节范围内，超调量或失调量≤5％ |
启动时间（通过监控模块选择开机模式） | 正常开机模式：从交流上电到模块输出的时间延迟小于8秒 |
输出缓启：启动时间可以通过监控模块设置，90％额定负载时启动时间大于8秒，100％额定负载时最大启动时间为90秒 |
保持时间 | >10ms（输出从54V降到42V） |
噪声 | 不大于50dB（A）（离开0.6m处） |
浪涌保护 | 满足YD/T731-2002，YD/T983-1998 1kV差模/ 2kV共模 |
绝缘电阻 | 直流部分、交流部分对外壳之间以及交流部分对直流部分之间的绝缘电阻≥20MΩ |
绝缘强度 | 交流输入端子对壳体2120V直流电压1分钟，无击穿，稳态漏电流小于1mA。 交流输入端子对直流输出端子4242V直流电压1分钟，无击穿， 稳态漏电流小于1mA。 直流输出端子对壳体707V直流电压1分钟，无击穿，稳态漏电流小于1mA。 直流输出端子对地1500V直流电压1分钟，无击穿，稳态漏电流小于1mA（测试前取下压敏电阻和滤波电容） |
机械参数 | 尺寸 | 88mm（高）×244mm（宽）×372mm（深） |
重量 | ≤8kg |
