NetSure HVT C01系列艾默生公司集多年开发和网上运行经验推出NetSure
HVT
C01系列通信用240V直流供电系统，该系统突出通信用和一体化整体技术优势，采用的直流电源系统应用了数字化双DSP控制、有源PFC、软开关、集中散热等先进技术，具有高可靠、高安全、高效率、维护扩容方便和节能环保等特点。 生产商：艾默生公司 类别：通信用240V直流供电系统 特点：高可靠、高安全、高效率、维护扩容方便、节能环保

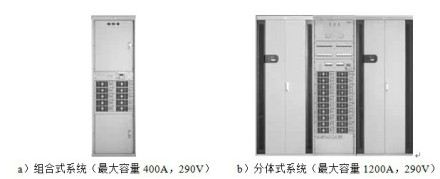

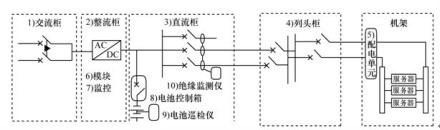

 图1 NetSure HVT C01系列的系统原理 图2 NetSure HVT C01系列的系统配置示意NetSure HVT C01系列的系统配置参数见表1。 表1 NetSure HVT C01系列的系统配置参数
NetSure HVT C01系列的系统电气参数见表2。 表2 NetSure HVT C01系列的系统电气参数
1、符合YD/T 2378—2011《通信用240V直流供电系统》中的I类标准。 2、安全性高。系统关门和开门都无任何裸露带电体；带直流母排、直流输出支路绝缘降低或接地告警功能；直流配电带独立功能。 3、配电监控全面监测和LCD显示运行状态，故障自动告警。 4、高功率因数、高效率、低谐波含量。 5、超强电网适应能力。260～530VAC可正常工作，并能够承受600VAC高压输入，缺相自动保护。 6、网络化监控。可以通过网口、Modem、RS232实时远程监控。 7、数字化自主均流。均流性能稳定，不平衡度<±5%；整流模块能脱离监控单元稳定工作及自主均流。 8、安全可靠。交流侧、直流侧、信号端全方位防雷。 9、整流模块、监控模块无损伤热插拔，在线维护，方便快捷。 10、耐油机启动。能承受油机瞬间过压，对油机输出要求不高。 11、专业并机扩容设计。可方便实现在线并机或者改造割接。 12、高功率密度。占地面积节省33%。 特点 1、全面智能监控和管理，包括交流柜、直流柜、整流柜的各种信息监测和显示，自动进行各种保护和故障告警。 2、智能化电池管理，自动均、浮充转化，自动调压，充电无极限流温度补偿，电池容量计算，在线电池测试。 3、8组干结点输出，8路用户数字输入接口，可现场设置干结点输出的定义。 4、可存储600条历史告警记录以及10组电池测试数据。 5、支持USB数据下载和软件在线升级功能。 6、具备休眠节能智能控制技术。 7、采用CAN总线与整流模块通信，比RS485方式更可靠、更实时、更稳定。 8、监控模块热插拔功能，维护方便。 9、支持TCP/IP、SNMP、Web浏览器、远程下载，实现遥测、遥信、遥调和遥控功能。 外观  图3 监控模块M821E特点 1、极强的电网和环境适应性。 2、优异的“三高”设计——高功率因数、高功率密度和高效率。 3、低谐波含量，谐波污染极小。 4、成熟的热插拔技术。 5、功率密度大，体积小。 6、模块休眠功能。 7、输出故障自我隔离功能。 8、监控故障后智能自主均流。 9、内置D级防雷单元。 10、电磁兼容性能优异。 11、符合国内外安规标准的要求。 外观  图4 整流模块R240-5800技术参数 整流模块R240-5800的输入特性见表3。 表3 整流模块R240-5800的输入特性
整流模块R240-5800的输出特性见表4。 表4 整流模块R240-5800的输出特性
外观  图5 NetSure HVT C01系列的分立式整流柜特点 1、电源监控实时监测整流柜状态，LCD显示电源状态信息。 2、支持远程监测和告警功能。 3、高等级IP防护，无裸露带电体。 4、高等级交流侧防雷能力，具备40kA及以上的雷电流泄放能力。 5、支持多机架并机扩容到1200A系统。 6、每个整流模块交流输出带独立空开控制。 7、支持交直流配电一体化设计。 8、大容量，小体积，单机架400A占地仅600mm×600mm 9、全正面操作，前后维护，支持自由出线。 10、满足中国和欧盟环保的要求。 配置 NetSure HVT C01系列分立式整流柜的配置参数见表5。 表5 NetSure HVT C01系列分立式整流柜的配置参数
NetSure HVT C01系列分立式整流柜的机械参数见表6。 表6 NetSure HVT C01系列分立式整流柜的机械参数

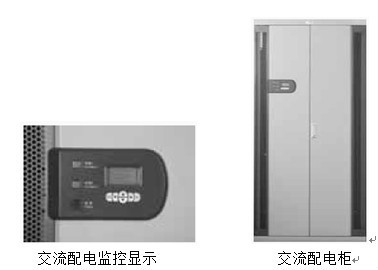

外观  图6 分立式系统交流柜特点 1、支持双路交流输入，带机械互锁，手动或自动切换。 2、配置独立配电监控单元，实时监测交流柜电压、电流、支路状态，可独立工作。 3、具备RS485通信端口，支持远程监测和声光告警，易于实现分散供电。 4、LCD显示各种交流信息，检测交流电压、电流、频率、防雷器状态等参数。 5、支持上下自由出线，全正面操作，前后维护，方便灵活。 6、符合IEC安规和防雷标准，安全性高。 7、交流侧配置B级或C级防雷模块。 8、满足中国和欧盟环保的要求。 配置 NetSure HVT C01系列分立式交流柜的配置参数见表7。 表7 NetSure HVT C01系列分立式交流柜的配置参数
NetSure HVT C01系列分立式交流柜的机械参数见表8。 表8 NetSure HVT C01系列分立式交流柜的机械参数表

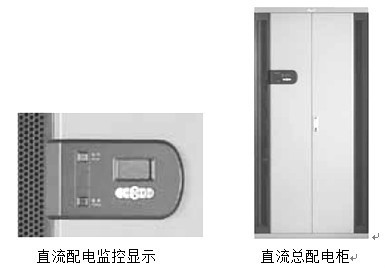

外观  图7 分立式系统直流总配电柜特点 1、柔性设计，支持多种类型的保护器件安装。 2、智能化设计，自带独立配电监控单元，实现分散供电。 3、LCD显示直流柜各种信息，实时监测直流柜电压、电流、支路状态。 4、支持远程监测和告警，具备RS485通信端口。 5、直流侧配置专利防雷模块，具备10kA以上浪涌防护能力。 6、支持上下自由出线，前后操作和维护，方便灵活。 7、高等级安全防护，IP20以上防护能力，无裸露带电体。 8、具有并机扩容接口，扩容割接安全可靠。 9、满足中国和欧盟环保的要求。 配置 NetSure HVT C01系列分立式直流总配电柜的配置参数见表9。 表9 NetSure HVT C01系列分立式直流总配电柜的配置参数
NetSure HVT C01系列分立式直流总配电柜的机械参数如表10所示。 表10 NetSure HVT C01系列分立式直流总配电柜的机械参数
特点 1、A/B路隔离输入、输出，满足服务器主备份的需求。 2、柔性设计，可选输入断路器或熔断器。 3、LCD液晶显示，实时监测直流总电压、电流以及支路负载开关状态。 4、支持远程监测和告警功能，具备RS485通信端口。 5、支持上下自由出线，安装、维护方便灵活。 6、IP20以上防护能力，无裸露带电体。 7、可选绝缘监测功能，实现在线监测系统绝缘。 8、可选支路电流检测功能，实现支路电量统计。 9、满足中国和欧盟环保的要求。 配置 NetSure HVT C01系列列头柜的配置参数见表11。 表11 NetSure HVT C01系列列头柜的配置参数
NetSure HVT C01系列列头柜的机械参数见表12。 表12 NetSure HVT C01系列列头柜的机械参数
注：机柜长度可以根据实际现场安装需要选择800mm、900mm、1000mm、1100mm或1200mm。 外观  图8 NetSure HVT C01系列电池控制箱特点 1、独立空开设计，方便维护和操作。 2、支持壁挂安装、电池架安装或走线架安装。 3、带有开关告警干接点，监测开关状态。 4、可内置电池巡检仪，方便电池管理。 5、上下自由出线，安装方便。 配置 NetSure HVT C01系列电池控制箱的配置参数见表13。 表13 NetSure HVT C01系列电池控制箱的配置参数
NetSure HVT C01系列电池控制箱的机械参数如表14所示。 表14 NetSure HVT C01系列列头柜的机械参数
外观  图9 NetSure HVT C01系列绝缘监察仪特点 1、可监测两段独立母排以及各支路绝缘下降情况。 2、具有支路电容自动补偿功能，接地电阻检测精度高。 3、绝缘故障告警门限可设置，适用于不同负载情况和气候条件。 4、采用主从结构，告警信息通过RS485上传至主机配电监控。 5、智能化设计，装置具有自检功能。 配置 NetSure HVT C01系列绝缘监察仪的配置参数见表15。 表15 NetSure HVT C01系列绝缘监察仪的配置参数
NetSure HVT C01系列绝缘监察仪的机械参数见表16。 表16 NetSure HVT C01系列绝缘监察仪的机械参数
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
