艾默生701A41嵌入式电源系统

1、NetSure701A41-S3产品概述

艾默生NetSure701 A41电源有NetSure701 A41-S3和NetSure701 A41-S5两种机型，适用于标准19英寸机柜安装。NETSURE701 A41标称输出电压：－48V，标称输出电流：200A或250A。统可适应宽范围交流输入，具备智能化蓄电池管理、远程环境监控等功能。艾默生NetSure701 A41嵌入式通信电源是一种盒式电源，系统采用6U高设计，主要由50A整流模块、监控模块、嵌入式插框和配电回路组成，支持标准19英寸机架或嵌入式机柜安装等多种安装方式。

2、NetSure701A41-S3产品图片

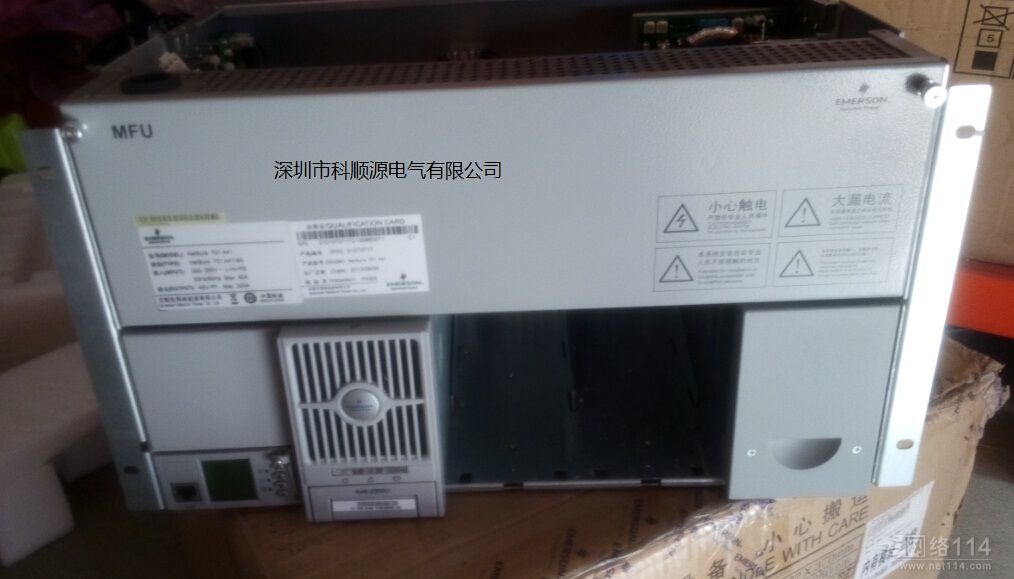

系统图片

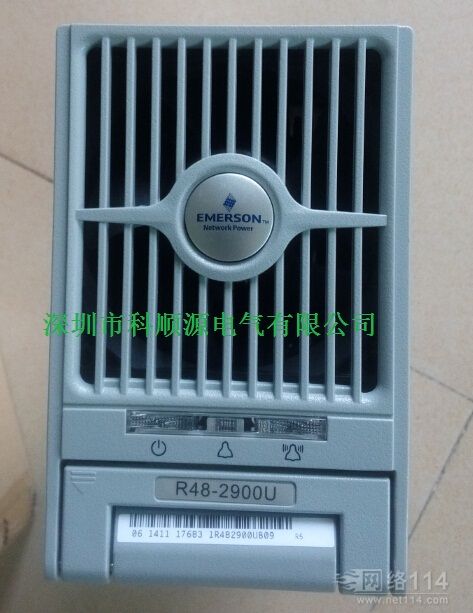

模块图片

2、NetSure701A41-S3艾默生电源基本参数

系统容量：200a/250A

监控模块：M221S/M222S

整流模块：4×R48-2900U/R48-3200e

交流配电

输入：1×125A/2P

输出：1×16A/1P

电池接入：2×125A/1P

直流配电：

BLVD：2×32A/1P,2×16A/1P

LLVD：2×63A/1P,4×32A/1P,2×16A/1P

防雷：系统交流侧配置C级防雷,并具有直流侧,信号侧防雷

干接点：3路开关量输入，4路开关量告警输出

选配件：顶盖、温度传感器、电池架、直流配电扩展插框

主要电气参数

 输入电压范围：80Vac～300Vac

 功率因数：0.99

 效率：

普通>92%，高效>96%

 输出电压范围：-42Vdc～-58Vdc

 标称电压：-48Vdc

 额定电压：-53.5Vdc
