艾默生M500D监控模块

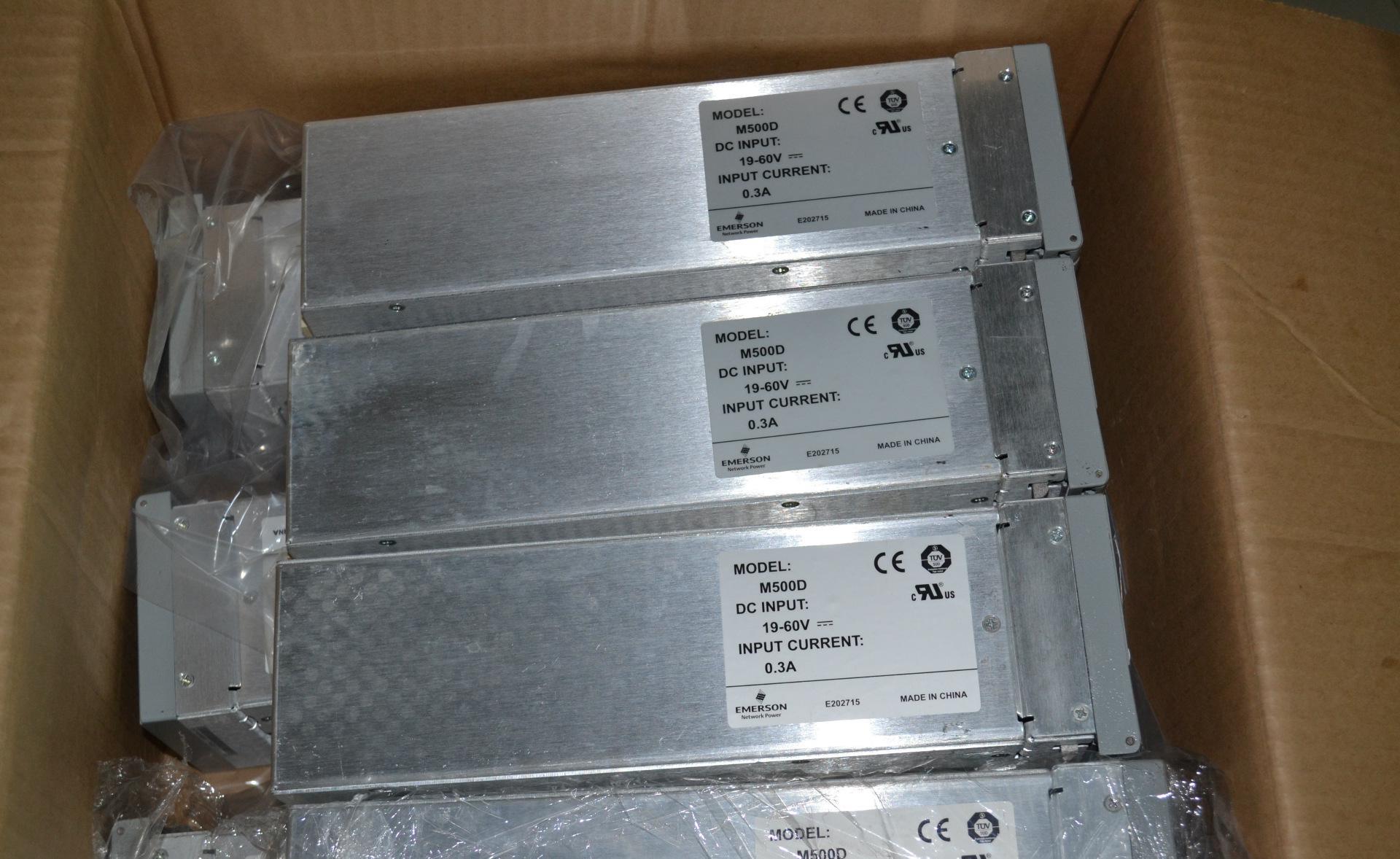

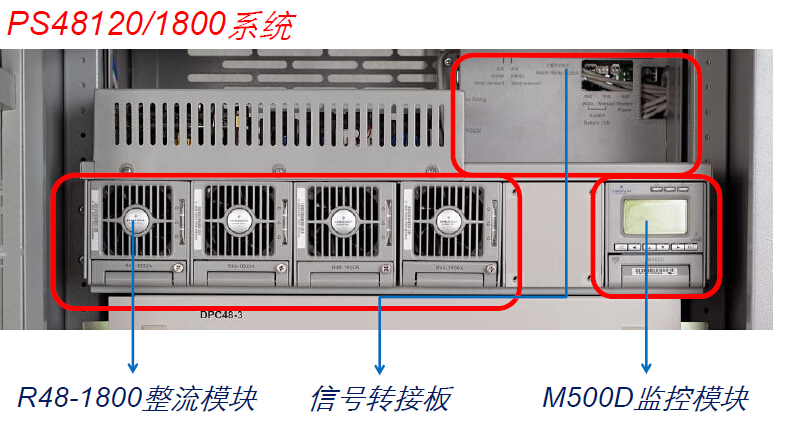

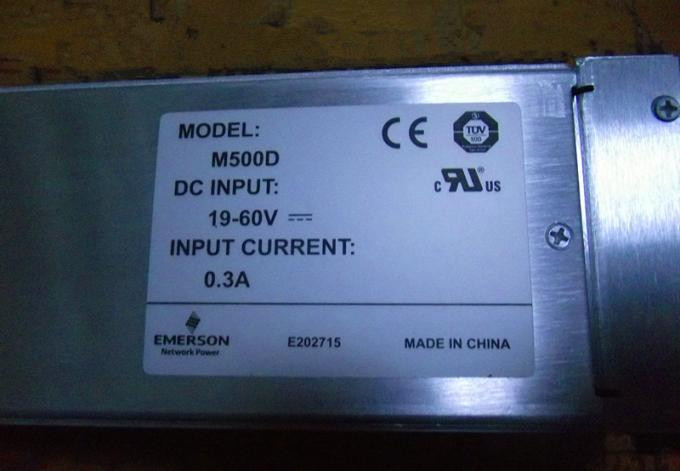

艾默生M500D监控模块电源参数 艾默生M500D监控模块功能 一、艾默生M500D监控模块显示与设置功能 二、艾默生M500D监控模块电池自动管理功能 三、艾默生M500D监控模块控制功能 四、艾默生M500D监控模块告警与告警处理 五、 采用多种方式与后台进行通信 六、后台主机可通过监控模块对电源系统实现三遥功能 七、艾默生M500D监控模块干接点对应输出的告警类型可以灵活设置 八、艾默生M500D监控模块重要操作设置密码保护 艾默生M500D 通信方式几大特点 一、艾默生M500D采用多种方式与后台进行通信 艾默生M500D监控模块通过电源系统的信号转接板提供RS232/MODEM通信接口和8组告警干接点输出，用于与后台监控进行通信。 使用通信接口时，监控模块采用电总协议并同时支持EEM协议，但使用时注意收、发双方波特率的设置要一致。 RS232通信方式 RS232方式主要用于近距离端对端连接，电气距离不超过15米。一般连接到用户计算机的RS232串口。 MODEM和EEM-M通信方式 MODEM和EEM-M通信方式利用公用电话网（PSTN）实现远距离监控，“MODEM”采用电总协议，“EEM-M”通信方式采用EEM协议。该方式需要配备MODEM与相关电源电缆及通信电缆。 二、艾默生M500D干接点输出方式 监控模块通过信号转接板提供8组告警干接点输出，每组分为常开/常闭触点。在告警事件发生前，事先对每个干接点进行配置，将不同的干接点分别对应为某个告警类型或某组按逻辑关系构成的告警类型组。这样，一旦这个告警事件或满足逻辑关系的一组告警事件发生时，干接点将动作，向外界发出告警。 如果用户有其它智能监控，可以将告警干接点接入其智能监控设备的接口上，方便地进行干接点组网，完成故障信号的电平隔离传送。 干结点容量：2A@30Vdc；0.5A@125Vac。最da功耗：60W。 3.3.6 后台主机可通过监控模块对电源系统实现三遥功能 在RS232和MODEM通信方式中，后台主机可通过监控模块对电源系统实现三遥功能。 遥测功能：后台主机可通过监控模块获取系统的实时模拟量； 遥信功能：后台主机可通过监控模块获取系统的实时开关量； 遥控功能：后台主机可实现模块开关机/复位/调压、系统均充/浮充/测试转换、系统控制方式切换、告警消音等功能。 3.3.7 干接点对应输出的告警类型可以灵活设置 1．通过设置告警类型的告警参数的“关联继电器”参数，可以将某一告警类型与某一干接点对应起来，一旦这个告警事件发生时，对应的干接点将动作，向外界发出告警。出厂时，8对告警输出干接点都有默认输出的告警类型。 2．监控模块具有可编程逻辑控制器（PLC）功能，可以通过计算机对监控模块的8个干接点对应的告警类型灵活设置，每一个干接点的PLC设置包括三个输入告警，两个关系标志，即需要设置三个告警类型的序号以及相互之间逻辑关系，逻辑关系包括“与”、“或”、“非”。 PLC功能可以设置为关闭，如果PLC功能和关联继电器设置方式同时有效，在任一种方式设置下告警类型发生时，相应干接点都动作，向外界发出告警。 3.3.8 重要操作设置密码保护 用户必须输入正确密码后才有权对监控模块进行“输出控制”和“参数设置”。监控模块有3艾默生M500D个不同操作权限的密码：用户级密码、工程师级密码、管理员级密码，它们在执行“输出控制”的权限是一样的，但在进行“参数设置”中的“系统参数”设置时，所能设置的参数或操作的功能不一样，工程师级比用户级多出“重置系统、重置密码、修改系统类型”操作屏，管理员级比工程师级多出“修改密码、控制告警音”操作屏，同时还可以查阅模块的序列号、软件版本和设置开关状态参数。 以上便是艾默生M500D通信方式的几大特点。 艾默生M500D监控模块电源参数 艾默生M500D监控模块功能 一、艾默生M500D监控模块显示与设置功能 二、艾默生M500D监控模块电池自动管理功能 三、艾默生M500D监控模块控制功能 四、艾默生M500D监控模块告警与告警处理 五、 采用多种方式与后台进行通信 六、后台主机可通过监控模块对电源系统实现三遥功能 七、艾默生M500D监控模块干接点对应输出的告警类型可以灵活设置 八、艾默生M500D监控模块重要操作设置密码保护 艾默生M500D 通信方式几大特点 一、艾默生M500D采用多种方式与后台进行通信 艾默生M500D监控模块通过电源系统的信号转接板提供RS232/MODEM通信接口和8组告警干接点输出，用于与后台监控进行通信。 使用通信接口时，监控模块采用电总协议并同时支持EEM协议，但使用时注意收、发双方波特率的设置要一致。 RS232通信方式 RS232方式主要用于近距离端对端连接，电气距离不超过15米。一般连接到用户计算机的RS232串口。 MODEM和EEM-M通信方式 MODEM和EEM-M通信方式利用公用电话网（PSTN）实现远距离监控，“MODEM”采用电总协议，“EEM-M”通信方式采用EEM协议。该方式需要配备MODEM与相关电源电缆及通信电缆。 二、艾默生M500D干接点输出方式 监控模块通过信号转接板提供8组告警干接点输出，每组分为常开/常闭触点。在告警事件发生前，事先对每个干接点进行配置，将不同的干接点分别对应为某个告警类型或某组按逻辑关系构成的告警类型组。这样，一旦这个告警事件或满足逻辑关系的一组告警事件发生时，干接点将动作，向外界发出告警。 如果用户有其它智能监控，可以将告警干接点接入其智能监控设备的接口上，方便地进行干接点组网，完成故障信号的电平隔离传送。 干结点容量：2A@30Vdc；0.5A@125Vac。最da功耗：60W。 3.3.6 后台主机可通过监控模块对电源系统实现三遥功能 在RS232和MODEM通信方式中，后台主机可通过监控模块对电源系统实现三遥功能。 遥测功能：后台主机可通过监控模块获取系统的实时模拟量； 遥信功能：后台主机可通过监控模块获取系统的实时开关量； 遥控功能：后台主机可实现模块开关机/复位/调压、系统均充/浮充/测试转换、系统控制方式切换、告警消音等功能。 3.3.7 干接点对应输出的告警类型可以灵活设置 1．通过设置告警类型的告警参数的“关联继电器”参数，可以将某一告警类型与某一干接点对应起来，一旦这个告警事件发生时，对应的干接点将动作，向外界发出告警。出厂时，8对告警输出干接点都有默认输出的告警类型。 2．监控模块具有可编程逻辑控制器（PLC）功能，可以通过计算机对监控模块的8个干接点对应的告警类型灵活设置，每一个干接点的PLC设置包括三个输入告警，两个关系标志，即需要设置三个告警类型的序号以及相互之间逻辑关系，逻辑关系包括“与”、“或”、“非”。 PLC功能可以设置为关闭，如果PLC功能和关联继电器设置方式同时有效，在任一种方式设置下告警类型发生时，相应干接点都动作，向外界发出告警。 3.3.8 重要操作设置密码保护 用户必须输入正确密码后才有权对监控模块进行“输出控制”和“参数设置”。监控模块有3艾默生M500D个不同操作权限的密码：用户级密码、工程师级密码、管理员级密码，它们在执行“输出控制”的权限是一样的，但在进行“参数设置”中的“系统参数”设置时，所能设置的参数或操作的功能不一样，工程师级比用户级多出“重置系统、重置密码、修改系统类型”操作屏，管理员级比工程师级多出“修改密码、控制告警音”操作屏，同时还可以查阅模块的序列号、软件版本和设置开关状态参数。 以上便是艾默生M500D通信方式的几大特点。 |
